Flowchart gaji karyawan

Setelah mengerjakan tugas membuat flowchart mengenai tahun kabisat dan deret fibonacci, dan tugas terakhir adalah membuat flowchart menghitung total gaji karyawan. Disini tugasnya adalah menghitung total gaji karyawan berdasarkan golongan, jenis kelamin, status, serta bonus tunjangan keluarga. Sehingga walaupun golongan kerja dan berjenis kelamin sama, tetapi statusnya berbeda. Maka total gaji yang didapat karyawan tersebut akan berbeda pula.

Untuk lebih lengkapnya lihat soal dibawah ini :

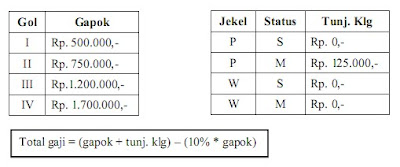

Buatlah flowchart untuk menghitung total gaji karyawan


Keterangan :
Gapok : Gaji Pokok
Jekel : Jenis Kelamin
Tunj. Klg : Tunjangan Keluarga
S : Single (belum menikah)
M : Menikah

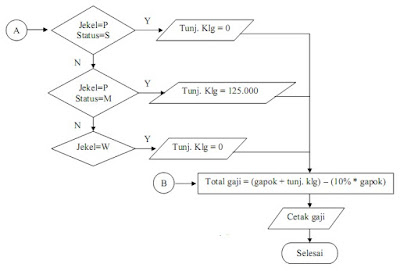

Namanya juga tugas, pasti perlu kita kerjakan. Kira-kira aku membuat flowchart dari soal di atas adalah sebagai berikut :



Huft jengkel juga ternyata, tugas yang ku kerjakan yang ke-3 kalinya kurang tepat lagi (alias salto) salah total ! dan kira-kira seperti inilah yang dibenarkan oleh dosenku..................

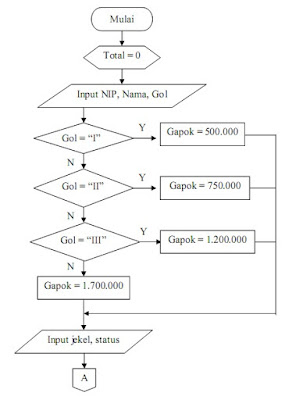

Mari lihat flowchart yang ke-2, disitu ada kondisional jika gol = 1 maka gapok adalah Rp 500.000 tetapi jika tidak akan masuk kondisional 2. jika tidak termasuk gol 1,2, dan 3 maka dapat dipastikan gapok adalah Rp 1.700.000

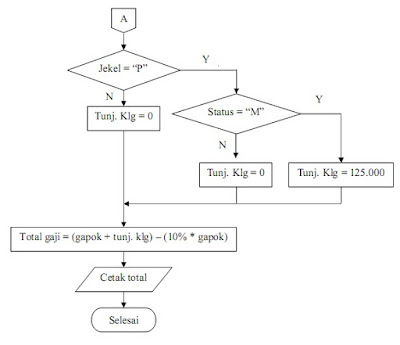

Kemudian kita diminta untuk menginputkan jenis kelamin dan setatus. Dari soal diketahui bahwa jenis kelamin wanita pasti tidak mendapatkan tunjangan keluarga, maka dari situ dibuat kondisional jekel=P ... ? jika jenis kelamin Pria maka kita akan dihadapkan pertanyaan lagi yaitu apakah anda sudah menikah, apabila menjawab sudah secara ototmatis anda mendapatkan tunjangan sebesar Rp 125.000 nah dari bagian atas yaitu menentukan gapok sedangkan bagian bawah menentukan tunjangan keluarga. Dari 2 hal tersebut dihitunglah total gaji yang akan diperoleh karyawan.

Artikel dapat didownload disini
